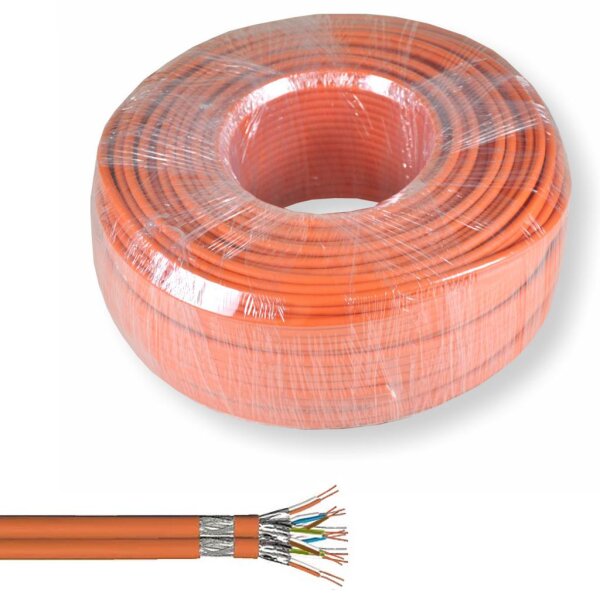

CAT 7 / Verlegekabel Duplex S/FTP 1200MHz (AWG23) LSOH- 100m - mit Meteraufdruck
Dieses Netzwerkkabel dient zur Übertragung analoger- und digitaler Signale bei der Verlegung im Primär-,Sekundär- und Tertiärbereich bis zu einem Frequenzbereich von 1200MHz. Dieses Kabel besticht durch seinestabilen Übertragungswerte und ist durch den besonderen Kabelmantel sehr Verlegefreundlich.
?
Standards:- IEEE 802.3: 10Base-T 100Base-T 10GBase-T
- IEEE 802.5 16MB ISDN TPDDI ATM
- Power over Ethernet (PoE) / PoE+
Normen:- ISO/IEC 11801-1:2017 (ed. 1.0)
- ISO/IEC 11801-2:2017 (ed. 1.0)
- EN 50173-1:2018, EN 50173-2:2018,
- IEC 61156-5:2020 (Ed.3.0)
- EN 50288-4-1:2013
Verhalten im Brandfall:- Vertical flame propagation EN 60332-1-2 (Ed. 1.1)
- Corrosive gas measurement EN 60754-2:2019 (Ed. 2.1)
- Smoke desity EN 61034-2:2019 (Ed. 3.2)
- Euro Class: Dca-s2, d2, a2
Chemische Eigenschaften:- RoHS EC Directive 2011/65/EU
- PAK: AfPS GS 2014:01 (2014-08
Technische Informationen:Leiter: AWG23
Isolierung: PE-Isolierung, Farbcode: TIA 568 70°C, EN 50290-2-23
Außendurchmesser: 7,2mm
Schirmung: Paarweise mit Aluminium, Polyester-Band umwickelt 100% Bedeckung
Aufbau:Kabelkonstruktion: CAT7 S/FTP LSZH 4x2x23AWG
Geflechtsschirmung: 0,127mm 26%
Farbe: orange RAL 2003
Gewicht: 48kg/km
?
Elektrische Eigenschaften:Betriebstemperaturbereich
ruhend: -20°C … +60°C
bewegt: 0 °C … +50°C
Biegeradien
ohne Zugbelastung: min 4xD
mit Zugbelastung: min 8xD
Zugkraft: max. 110 N
Druckkfraft: min 1000 N/10cm
Schlagfestigkeit: min. 10 impacts
Gleichstromwiderstand: nom 75O/km
Widerstandsunsymetrie: max = 2%
Isolationswiderstand: min 5000 MO x m
Kapazität: nom 42 nF/m
Kapazitätsunsymmetrie: max 1600 pF/km
Mittlerer Wellenwiderstand: 100 ± 5 O @100MHz
Relative Ausbreitungsgeschwindigkeit: 78–80%
Signallaufzeit: max = 430 ns/100m
Laufzeitunterschied: max = 25 ns/100m
Prüfspannung: 1000 V
Betriebsspannung: 72 V channel
Alle Preise inkl. CU-Zuschlag!
