**Vorprogrammiert für die Benutzung von Quattro LNBs!
Bei der Verwendung von Wideband LNBs benötigen Sie einen Programmer.
Alternativ können wir die Programmierung für Sie gegen Aufpreis übernehmen
Beachten Sie dazu Artikel up-b

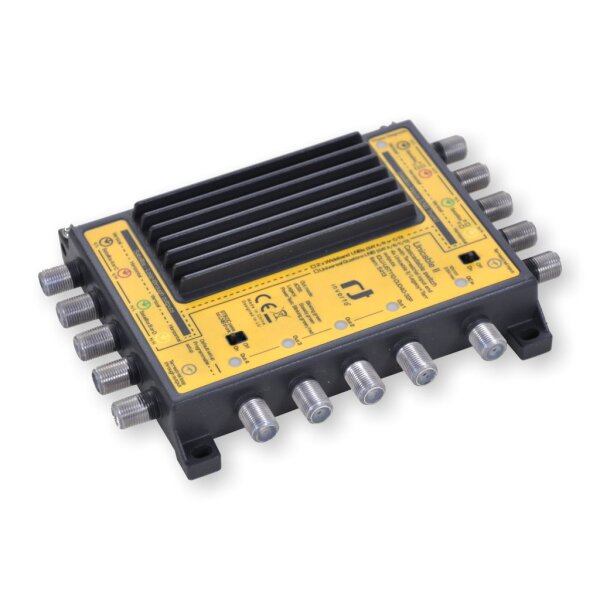

Der IDLU-UST110-CUO4O-32P ist ein kompakter, kaskadierbarer Unicable2 Multischalter mit 4 Ausgängen, welche über eine automatische Signalerkennung verfügen und sowohl im Unicable II als auch im Legacy Modus betrieben werden können. Der Multischalter kann mit einem Quattro LNB (Auslieferungszustand) oder zwei Wideband LNBs für den Empfang von 2 Satelliten genutzt werden. Über den terrestrischen Eingang ist es möglich ein terrestrisches Antennensignal zum Empfang von UHF/VHF/DAB/Radio einzuspeisen. Das terrestrische Signal kann kann auf Wunsch (Ein/Aus Schalter) auch verstärkt über alle 4 Ausgänge ausgegeben werden. Bei Auslieferung arbeiten alle Ausgänge im Legacy Modus und können entweder durch 13/18V+0/22kHz oder über DiSEqC1.0/2.0 Befehle gesteuert werden. Jeder der 4 Ausgänge schaltet in den Unicable Modus sobald er ein EN50494 oder EN50607 Signal empfängt und liefert dann 16 User Bands, insgesamt können also bis zu 64 Teilnehmer (4 Stränge a 16 Teilnehmer bei Unicable II) versorgt werden. Eine Status-LED in der Nähe jedes Ausgangs informiert über den jeweiligen Betriebsmodus dieses Anschlusses. (grün = Legacy Modus, grün blinkend = UnicableII Modus, rot/grün blinkend = Diagnosefunktion)
Technische Daten:
Eingänge:
4 x ZF Eingänge:
1x Quattro LNB (Auslieferungszustand)
2x Wideband LNBs**
1 x UHF / VHF Eingang für Terrestrische Antennen
Ausgänge:
4 x Satelliten-ZF-Durchschleif-Ausgänge (Auslieferungszustand)
1 x Terrestrischer Durchschleif-Ausgang
4 x Unicabel/Legacy Anschlüsse mit kombiniertem terrestrischem Signal
Auslieferungszustand: Legacy Modus, nach Empfang eines EN50494/EN50607 Signals
schaltet der jeweilige Anschluss automatisch in den Unicable Modus.
Steuerungsprotokoll:
EN50494 (SatCR), EN50607 (dCSS), DiSEqC1.0/2.0, 13/18V+0/22kHz
LNB Stromzufuhr: 500mA max. @18VDC
DC Stromaufnahme: 600~900mA @10~20VDC [max.]
Betriebstemperatur: - 20 ~ + 50 °C
Schutzklasse: IP54
Abmaße (H x B x T): 152 x 113x 29 mm
User Bands:
CH1: 1210MHz EN50607+EN50494 (dCSS+SatCR)
CH2: 1420MHz EN50607+EN50494 (dCSS+SatCR)
CH3: 1680MHz EN50607+EN50494 (dCSS+SatCR)
CH4: 2040MHz EN50607+EN50494 (dCSS+SatCR)
CH5: 985MHz EN50607+EN50494 (dCSS+SatCR)
CH6: 1050MHz EN50607+EN50494 (dCSS+SatCR)
CH7: 1115MHz EN50607+EN50494 (dCSS+SatCR)
CH8: 1275MHz EN50607+EN50494 (dCSS+SatCR)
CH9: 1340MHz EN50607 (dCSS)
CH10: 1485MHz EN50607 (dCSS)
CH11: 1550MHz EN50607 (dCSS)
CH12: 1615MHz EN50607 (dCSS)
CH13: 1745MHz EN50607 (dCSS)
CH14: 1810MHz EN50607 (dCSS)
CH15: 1875MHz EN50607 (dCSS)
CH16: 1940MHz EN50607 (dCSS)
Unicable II Programmer Software V 1.1.54 >>
Unicable II Programmer Software V 1.1.57 >>
