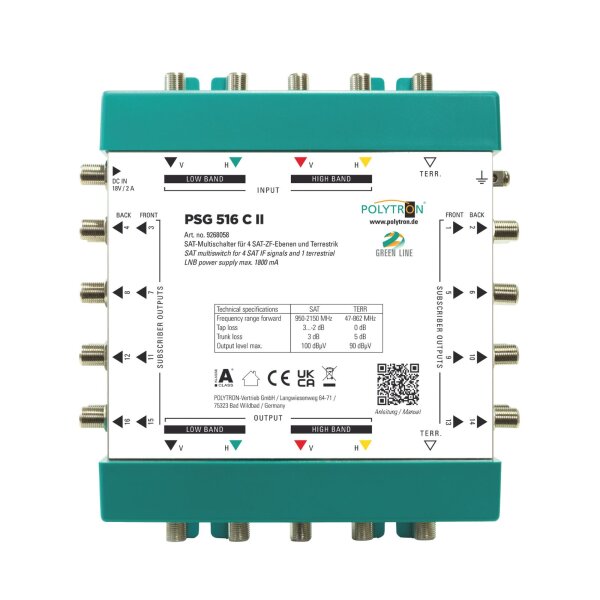

Der Kaskaden Multischalter PSG 516 C verteilt die Signale Ihrer Satelliten-Empfangsanlage an bis zu 16 Endgeräte wie z.B. SAT-Receiver, Fernsehgeräte mit SAT-Tuner, etc.Die Wahl der ZF-Ebenen erfolgt mit den Umschaltkriterien 13/18 V, 0/22 kHz. Zur Spannungsversorgung muss ein optionales Netzteil angeschlossen werden (nicht im Lieferumfang enthalten!)
- Kaskadengerät
- Spannungsversorgung über optionales Netzteil (nicht im Lieferumfang!)
- 4 SAT und 1 terrestrischer Eingang
- Hohe Energieeffizienz
- Integrierter Verstärker um Kabeldämpfung zu kompensieren
- Umschaltkriterien 13/18 V, 0/22 kHz
- Hohe Rückflussdämpfung
- Hohe Entkopplung der Ebenen
Technische Daten:
Eingänge: 4 SAT, 1 TERR
Ausgänge: 16
Frequenzbereich: 47...862 MHz / 950...2150 MHz
Durchgangsdämpfung SAT 950...2150 MHz: 4 dB
Durchgangsdämpfung Terr. 47...862 MHz: 6 dB
Anschlussdämpfung SAT 950...2150 MHz: +3 dB
Anschlussdämpfung Terr. 47...862 MHz: 0 dB
Schaltkriterien: 13 V / 18 V / 0/22 kHz
Entkopplung Horz./Vert.: >28 dB
Entkopplung SAT/TERR: >30 dB
Eingangspegel max.: SAT: 95 dB&"956V TERR: 87 dB&"956V
Stromaufnahme je Receiver: 55 mA
LNB-Stromversorgung: max. 1800 mA
Betriebstemperatur: -20...+50 °C
Maße (B x H x T): 188 x 115 x 36
Wird ein Kaskaden-Multischalter am Ende eines Kaskadensystems verwendet, so muss dieser mit DC-geblockten Endwiderständen abgeschlossen werden!
