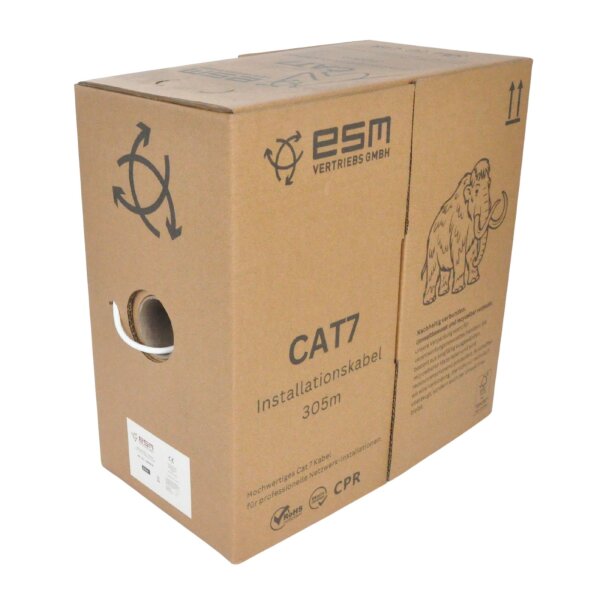

Dieses ESM Cat.7 S/FTP Verlegekabel ist speziell für die strukturierte Verkabelung in Rechenzentren und Gebäuden nach ISO/IEC 11801, DIN EN 50173, IEC 61156-7 und EN 50288-9-1 entwickelt. Erfüllt mindestens die Anforderungen der Klasse EA mit einem Leiterdurchmesser in AWG26 bei einer max. Übertragungslänge von 60 m Permanent Link. Es bietet höchste Leistung für die Übertragung von Daten, Audio- und Videosignalen sowie für Anwendungen wie 10 Gbit Ethernet, PoE und PoE+. Der Aufbau mit einzeln geschirmten Paaren und zusätzlichem Aluminium-Geflechtschirm sorgt für eine hervorragende Abschirmung und stabile elektrische Eigenschaften. Dank des schlanken Designs ist das Kabel leichter zu tragen
und einfacher durch Leerrohre zu ziehen – ideal für schnelle und saubere Installationen.
BESONDERE MERKMALE
- Hohe Abschirmung durch AL-Folie und Geflechtschirm
- Verlegefreundlich dank schlankem Kabelaufbau
- Leicht zu tragen, leicht einzuziehen
- Geeignet für 10 Gbit Ethernet, PoE und PoE+
- Erfüllt ISO/IEC 11801, DIN EN 50173, IEC 61156-7, EN 50288-9-1
ELEKTRISCHE EIGENSCHAFTEN
Kapazität: 330 pF/100 m
Isolationswiderstand: ≥ 5 GΩ·km
Gleichstromwiderstand: ≤ 14,8 Ω/100 m
DC-Widerstands-Unbalance: ≤ 5 %
Schleifenwiderstand: ≤ 190 Ω/km
Betriebsspannung: 72 V DC max
Kopplungsdämpfung: CA-Type 1b
Phasenverzögerung: 450 ns/100 m max
Laufzeitverzögerung: ≤ 45 ns/100 m
Maximale Einsatzlänge: 60 m
NVP (Velocity of Propagation): 74 %
Trennklasse: „d“ gem. EN 50174-2
Impedanz: 100 ± 5 Ω @ 100 MHz
PHYSIKALISCHE EIGENSCHAFTEN
- Leiter: Blanker Kupferdraht, AWG 26/1
- Isolierung: SFS-PE (geschäumter Polyethylen-Mantel)
- Gesamtzahl Leiter: 8, verdrillt zu 4 Paaren
- Außendurchmesser: 6,0 ± 0,5 mm
- Gewicht: 40 kg/km
- Mantelmaterial: LSZH (Low Smoke Zero Halogen, RoHS-konform)
- Farbe: Weiß (RAL 9003)
- Aderfarben:
> Paar 1: Weiß/Blau
> Paar 2: Weiß/Orange
> Paar 3: Weiß/Grün
> Paar 4: Weiß/Braun
CHEMISCHE EIGENSCHAFTEN
- Halogenfrei: EN 60754-1/2
- Flammenausbreitung: EN 60332-1-2 (LSOH-PVC)
- Korrosivität: EN 60754-1/2 (LSOH)
- Rauchdichte: EN 61034-2
- Korrosivität: EN 60754-1/2
- Mantelmaterial: LSZH (Low Smoke Zero Halogen)
MECHANISCHE EIGENSCHAFTEN
- Zugfestigkeit: ≥ 150 N
- Biegeradius dynamisch: 8× AD
- Biegeradius statisch: 4× AD
- Temperaturbereiche:
> Transport/Lagerung: –20 °C bis +60 °C
> Betrieb: –20 °C bis +50 °C
> Installation: 0 °C bis +50 °C
- Alterungstest: 100 °C × 24 h × 7 d
> Tensile Strength vor Alterung: ≥ 10 MPa, Elongation ≥ 125 %
> Tensile Strength nach Alterung: ≥ 8 MPa, Elongation ≥ 100 %
