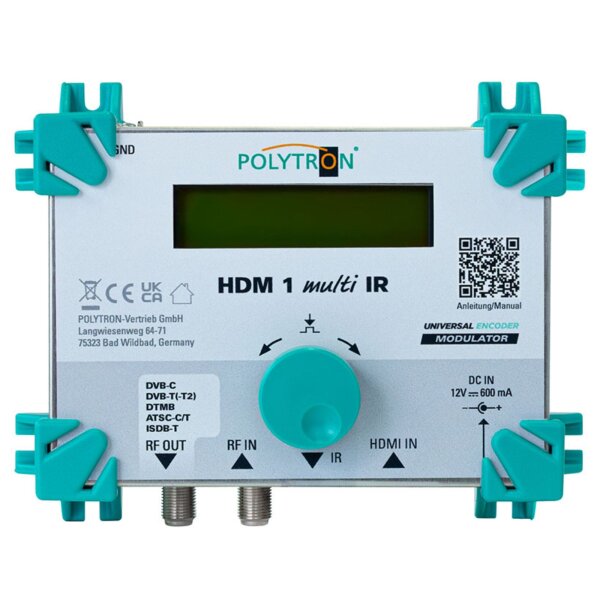

Der HDM 1 Multi IR ist ein kompakter und leistungsstarker HDMI-Modulator zur Umsetzung eines HDMI-Signals in einen HF-Kanal. Er unterstützt alle gängigen Kabel- und terrestrischen TV-Standards wie DVB-C, DVB-T/T2, DTMB, ISDB-T und ATSC-T/C, wodurch er universell einsetzbar ist.
Der HDMI-Eingang verarbeitet Videoauflösungen bis 1080p60 und eignet sich für eine Vielzahl von Quellen – etwa Mediaplayer, Computer, Kameras oder andere HDMI-kompatible Geräte. Für zusätzlichen Komfort sorgt die optionale IR-Link-Funktion, aktivierbar mit dem HDM IR Remote Control Set, die eine Fernsteuerung der angeschlossenen Quelle ermöglicht.
Dank H.264/AVC- und MPEG-2-Encoding liefert das Gerät ein stabiles, hochwertiges Ausgangssignal mit einem typischen MER-Wert von 38 dB. Die übersichtliche Menüführung und der einfache Bedienkomfort machen die Einrichtung besonders nutzerfreundlich.
Mit seinem kleinen Formfaktor und der Stromversorgung über das mitgelieferte Steckernetzteil ist der HDM 1 Multi IR die ideale Lösung für professionelle Installationen und Anwendungen, bei denen Zuverlässigkeit und Bildqualität entscheidend sind.
Hauptmerkmale:
H.264/AVC und MPEG-2 Encoding
1x HDMI-Eingang
1x HF-Durchschleifeingang
1x HF-Ausgang: DVB-C, DVB-T/T2, DTMB, ISDB-T, ATSC-T/C
MER typ. 38
Stabiles Ausgangssignal
Übersichtliche Menüstruktur
Einfache Bedienung
Kleiner Formfaktor
Zubehör: HDM IR
Technische Daten:
Encoder Video
Videoformat / Video Format H.264/AVC / MPEG-2
Eingang / Input 1x HDMI IN / 1x HDMI loop (HDMI type A)
Auflösung / Resolution 480i … 1080p
Encoder Audio
Audioformat / Audio Format MPEG-1 Layer 2, AAC
Modulator
Ausgangskanäle / Output Channels 1
Standard DVB-T
Bitrate (Mbps) 2…31,5 / Bandbreite / Bandwidth (MHz) 6, 7, 8 / Konstellation / Constellation COFDM (QPSK/ 16 QAM/ 64 QAM)
Weitere Einstellungen / Other Settings Code rate Guard Interval 2K-8K
Standard DVB-T2
Bitrate (Mbps) 2…40 / Bandbreite / Bandwidth (MHz) 6, 7, 8 / Konstellation / Constellation COFDM (QPSK/ 16 QAM/ 64 QAM)
Weitere Einstellungen / Other Settings Code rate Guard Interval 2K-8K
Standard DVB-C
Bitrate (Mbps) 2…50,5 / Bandbreite / Bandwidth (MHz) 2, 8 / Konstellation / Constellation 16 QAM 32 QAM 64 QAM 128 QAM 256 QAM
Weitere Einstellungen / Other Settings Code rate Guard Interval 2K-8K
Standard ATSC-T
Bitrate (Mbps) 2…19 / Bandbreite / Bandwidth (MHz) 6 / Konstellation / Constellation 8VSB
Weitere Einstellungen / Other Settings Code rate Guard Interval 2K-8K
Standard ATSC-C
Bitrate (Mbps) 2…26,5 / Bandbreite / Bandwidth (MHz) 6 / Konstellation / Constellation 64 QAM
Weitere Einstellungen / Other Settings Code rate Guard Interval 2K-8K
Standard DTMB
Bitrate (Mbps) 2…26,5 / Bandbreite / Bandwidth (MHz) 6, 8 / Konstellation / Constellation 4 QAM QAM-4NR 16 QAM 32 QAM 64 QAM
Weitere Einstellungen / Other Settings Interleave Code rate 2K-8K Sync frame PN phase
Standard ISDB-T
Bitrate (Mbps) 2…23 / Bandbreite / Bandwidth (MHz) 6, 7, 8 / Konstellation / Constellation COFDM (QPSK/ 16 QAM/ 64 QAM)
Weitere Einstellungen / Other Settings Code rate Guard Interval 2K-8K
Ausgangsfrequenz / Output Frequency 174…1000 MHz
Ausgangspegel / Output Level 50…95 dBµV / OFF
MER typ. 38 dB
HF-Eingang / RF input Durchschleifung / loop through
Frequenz / Frequency 5…1218 MHz
Dämpfung / Loss 2 dB
Zubehör / Accessories Remote control set HDM IR
Betriebsparameter / Operating Parameters
Stromversorgung / Power Supply Remote control set HDM IR
Abmessungen / Dimensions 155 x 120 x 60 mm (B/W x H x T/D)
Gewicht / Weight 0,6 kg
