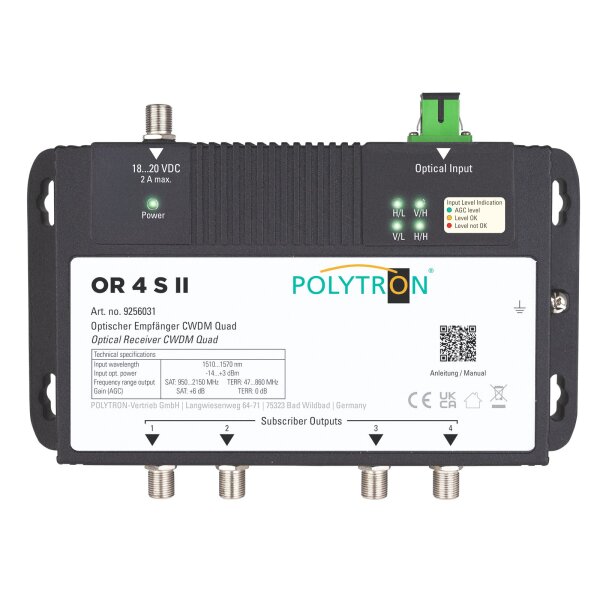

Optischer Empfänger OR 4 S (Quad)) CWDM, 4x SAT, SC/APC-Anschluss.
Der optische Empfänger OR 4 S II konvertiert das eingehende optische Signal zum direkten Anschluss von bis zu vier Receivern oder TV-Geräten. Die Teilnehmer können alle Programme mit einem handelsüblichen Digital-Receiver oder TV-Gerät mit integriertem digitalen Tuner empfangen. Es ist unerheblich, ob die einzelnen Programme in HDTV-, als Pay-TV- oder als frei empfangbare Signale ausgestrahlt werden.
- Rückumsetzung des optischen Signals ohne Qualitätsverluste
- Zum direkten Anschluss von 4 Receivern
- Eingebautes CWDM
- Stromversorgung via 18 VDC Netzteil
- SC/APC Anschluss
- Netzteil im Lieferumfang
Technische Daten:
Optischer Eingang: 1
Wellenlänge: 1510 ... 1570 nm
Eingangsleistung: -14 ... +3 dBm (AGC: -7 ... +2 dBm)
Rückflussdämpfung: =45 dB
Konnektor: SC/APC (Singlemode-Fibre)
Ausgang: 4x Teilnehmer
Frequenzbereich: SAT: 950 .. 2150 MHz / Terr.: 47 ... 862 MHz
Verstärkung zum Eingangspegel: Terr.: -3 dB (AGC) / Sat 3 dB (AGC)Rückfl ussdämpfung: SAT: =10 dB / Terr.: =12 dB
Welligkeit: SAT: ±1,5 dB / Terr.: ±0,75 dB
Konnektor: F-Buchse
Stromversorgung: 18 VDC, 2500 mA (Anschluss: F-Buchse)
Leistungsaufnahme: <6 W
Abmessungen (BxHxT): 195 x 142 x 47 mm
Das POLYTRON-System auf CWDM-Basis
Das optische Übertragungssystem von POLYTRON basiert auf einem Sat-ZF/Optik-Wandler und Optik/Sat-ZF Rückumsetzern. Der Empfang der Satelliten-Signale erfolgt dabei über ein konventionelles Quad- oder Quattro-LNB. Das optische System von POLYTRON nutzt die bewährte CWDM-Technologie für die Übertragung der SAT-ZF-Ebenen. Hierbei wird jeder SAT-ZF-Ebene eine feste optische Wellenlänge zugeordnet, und das Signal an einem optischen Ausgang zur Verfügung gestellt. Die feste Zuordnung der einzelnen Ebenen hat den Vorteil, dass keine Frequenzverschiebung der SAT-ZF-Ebenen stattfindet, speziell in schwer beherrschbaren Frequenzbereichen oberhalb 2200 MHz. Sämtliche Komponenten der Lösung von POLYTRON sind mit SC/APC-Anschlüssen ausgerüstet. Dadurch lassen sich die vorkonfigurierten Patchkabel und passiven Verteilkomponenten schnell und einfach installieren. Da das System mit konventionellen LNBs arbeitet, ist die Umrüstung bestehender Anlagen zu optischen Systemen einfach zu realisieren.
Weitere Informationen, Berechnungen und Verlegehinweise in unserem >> Infoblatt für Optische Signalverteilung SC/APC
