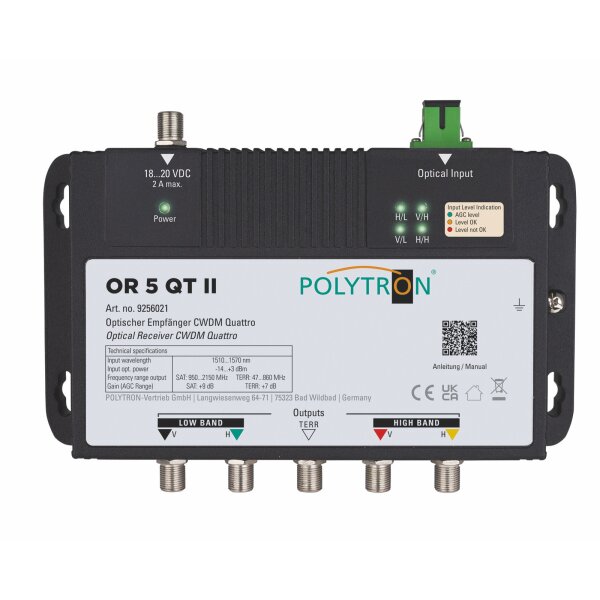

Optischer Empfänger QR 5 QT (Quattro) CWDM, 4x SAT-Polarisationsebenen, 1x Terr., SC/APC-Anschluss.
Der optische Rückumsetzer OR 5 QT II bildet die Abschlusseinheit des Glasfasernetzes und wandelt das Lichtwellen-Signal zurück in das ursprüngliche SAT-Signal mit Terrestrik. Der Rückumsetzer gibt die vier SAT-Ebenen und ein terrestrisches Signal aus und ermöglicht somit den direkten Anschluss einer Multischalter-Anlage. Ein 20 VDC Netzteil dient zur Stromversorgung des Rückumsetzers.
- Rückumsetzung des optischen Signals ohne Qualitätsverluste
- Zum Anschluss an eine Multischalter-Anlage
- Eingebautes CWDM
- Stromversorgung via 18 VDC Netzteil
- SC/APC Anschluss
- Netzteil im Lieferumfang
Technische Daten:
Optischer Eingang: 1
Wellenlänge: 1510 ... 1570 nm
Eingangsleistung: -14 ... +3 dBm (AGC: -7 ... +2 dBm)
Rückflussdämpfung: =45 dB
Konnektor: SC/APC (Singlemode-Fibre)
Ausgang: 4x SAT, 1x Terr.
Frequenzbereich: SAT: 950 .. 2150 MHz / Terr.: 47 ... 862 MHz
Verstärkung zum Eingangspegel des OT 5-5 CWDM: SAT: 7 dB (AGC) / Terr.: 9 dB (AGC)
Rückfl ussdämpfung: SAT: =10 dB / Terr.: =12 dB
Welligkeit: SAT: ±1,5 dB / Terr.: ±0,75 dB
Konnektor: F-Buchse
Stromversorgung: 18 VDC, 2500 mA (Anschluss: F-Buchse)
Leistungsaufnahme: <6 W
Abmessungen (BxHxT): 197 x 142 x 47 mm
Das POLYTRON-System auf CWDM-Basis
Das optische Übertragungssystem von POLYTRON basiert auf einem Sat-ZF/Optik-Wandler und Optik/Sat-ZF Rückumsetzern. Der Empfang der Satelliten-Signale erfolgt dabei über ein konventionelles Quad- oder Quattro-LNB. Das optische System von POLYTRON nutzt die bewährte CWDM-Technologie für die Übertragung der SAT-ZF-Ebenen. Hierbei wird jeder SAT-ZF-Ebene eine feste optische Wellenlänge zugeordnet, und das Signal an einem optischen Ausgang zur Verfügung gestellt. Die feste Zuordnung der einzelnen Ebenen hat den Vorteil, dass keine Frequenzverschiebung der SAT-ZF-Ebenen stattfindet, speziell in schwer beherrschbaren Frequenzbereichen oberhalb 2200 MHz. Sämtliche Komponenten der Lösung von POLYTRON sind mit SC/APC-Anschlüssen ausgerüstet. Dadurch lassen sich die vorkonfigurierten Patchkabel und passiven Verteilkomponenten schnell und einfach installieren. Da das System mit konventionellen LNBs arbeitet, ist die Umrüstung bestehender Anlagen zu optischen Systemen einfach zu realisieren.
Weitere Informationen, Berechnungen und Verlegehinweise in unserem >> Infoblatt für Optische Signalverteilung SC/APC
