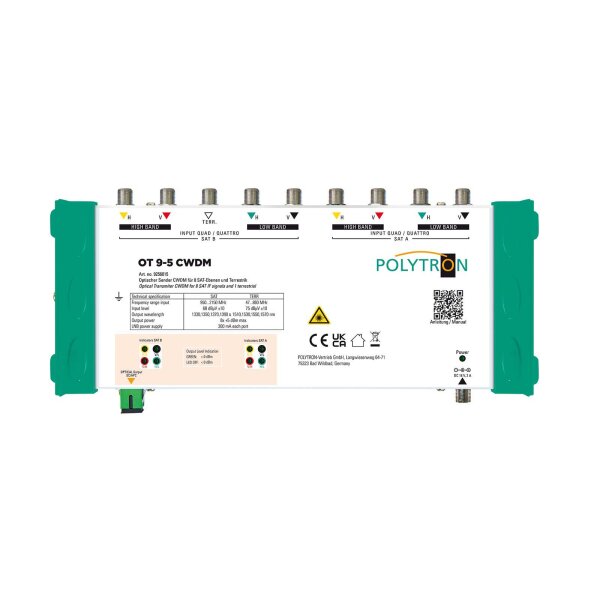

Optischer Sender CWDM, 8x SAT, 1x Terr., SC/APC-Anschluss.
Der Sender OT 9-5 CWDM empfängt Signale im Bereich 47-2150 MHz und wandelt diese in ein optisches Signal im Bereich von 1510-1570 nm, welches über ein optisches Verteilnetzwerk verteilt wird. An den Eingang des OT 9-5 CWDM können zwei Quad- oder Quattro-LNBs angeschlossen werden. Optischer Ausgang mit SC/APC-Stecker. Stromversorgung über ein externes Netzteil mit F-Stecker (Dieses kann bis zu 30m entfernt angebracht werden und den Sender über eine Koaxialleitung mit Spannung versorgen!).
- 13/18 V, 0/22 kHz Schaltspannung
- Hohe Rückflussdämpfung
- Hohe Linearität
- Eingebautes CWDM mit DFB-Laser
- Stromversorgung via 20 VDC Netzteil
- SC/APC Anschluss
- Netzteil im Lieferumfang
Technische Daten:
Eingänge: 8x SAT, 1x Terr.
Frequenzbereich: SAT: 950 .. 2150 MHz / Terr.: 47 ... 862 MHz
Eingangspegel: SAT: 68 dBµV ± 10dB / Terr.: 75 dBµV ± 10dB
Rückflussdämpfung: SAT: =10 dB / Terr.: =12 dB
LNB-Spannungsversorgung: 13 / 18 V
LNB-Stromversorgung: max. 300 mA (pro SAT-Port)
22 kHz-Generator: 22 kHz ±4
Optischer Ausgang: 1
Wellenlänge: 1330 ... 1390 & 1510 ... 1570 nm (CWDM)
Ausgangsleistung: 8x +5 dBm (3,2 mW)
Rückflussdämpfung: =45 dB
Konnektor: SC/APC (Singlemode-Fibre)
Stromversorgung: 20 VDC, 2500 mA (Anschluss: F-Buchse)
Leistungsaufnahme: <24 W
Abmessungen (BxHxT)295 x 135 x 47 mm
Das POLYTRON-System auf CWDM-Basis
Das optische Übertragungssystem von POLYTRON basiert auf einem Sat-ZF/Optik-Wandler und Optik/Sat-ZF Rückumsetzern. Der Empfang der Satelliten-Signale erfolgt dabei über ein konventionelles Quad- oder Quattro-LNB. Das optische System von POLYTRON nutzt die bewährte CWDM-Technologie für die Übertragung der SAT-ZF-Ebenen. Hierbei wird jeder SAT-ZF-Ebene eine feste optische Wellenlänge zugeordnet, und das Signal an einem optischen Ausgang zur Verfügung gestellt. Die feste Zuordnung der einzelnen Ebenen hat den Vorteil, dass keine Frequenzverschiebung der SAT-ZF-Ebenen stattfindet, speziell in schwer beherrschbaren Frequenzbereichen oberhalb 2200 MHz. Sämtliche Komponenten der Lösung von POLYTRON sind mit SC/APC-Anschlüssen ausgerüstet. Dadurch lassen sich die vorkonfigurierten Patchkabel und passiven Verteilkomponenten schnell und einfach installieren. Da das System mit konventionellen LNBs arbeitet, ist die Umrüstung bestehender Anlagen zu optischen Systemen einfach zu realisieren.
Weitere Informationen, Berechnungen und Verlegehinweise in unserem >> Infoblatt für Optische Signalverteilung SC/APC
