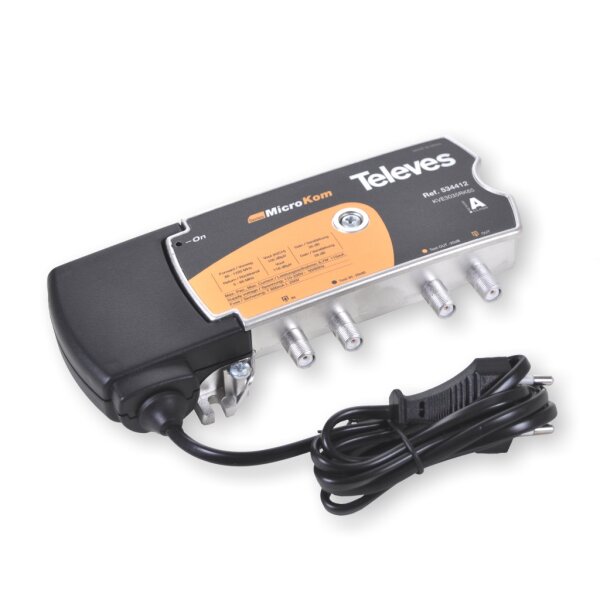

Hausanschlussverstärker Multimediafähig für kleine Gebäudeeinheiten.
Verstärkereinheiten für Vorwärts- und Rückwärtsweg.
Entzerrung und Pegelsteller sind auf der Leiterplatte implementiert und erfolgen durch Steckbrücken (Jumper).
Die Rückwegeinheit ist grundlegend aktiviert, somit ergibt sich für den Rückweg ein Frequenzbereich von 5-65 MHz und für den Vorwärtsweg ein Frequenzbereich von 85 -1220 MHz. Der Rückkanal ist grundlegend aktiviert. Durch entfernen der Steckbrücken wird er passiv geschaltet mit einer Dämpfung von >25dB. Die Rückwegverstärkung wird am Eingang in 2 dB Schritten (bis 18 dB) eingestellt.
Die Entzerrung ist durch Interstage Steckbrücken zwischen den 2 Verstärkerstufen einstellbar (3 oder 6 dB).Die Vorwärts-Verstärkung und - Entzerrung werden am Eingang in 2 dB Schritten (bis 18 dB) eingestellt. Die Interstage Verstärkung und Entzerrung wird durch Stckbrücken zwischen 2 Verstärkerstufen (0 oder 6dB) eingestellt.
Dank des ZINK-GUSS-Gehäuses hat der Hausanschlussverstärker eine sehr gute Wärmeableitung.
Die Betriebs-LED (ON/OFF) zeigt an, wenn der Hausanschlussverstärker an das Stromnetz angeschlossen ist.
Durch das selbsterklärende Innenlabel ist eine sehr einfach Einstellung des Ausgangspegels gewährleistet.
Stecken Sie die Steckbrücke an die gewünschte Position, um die Verstärkung oder die Entzerrung einzustellen.
Der Vorwärtsweg verfügt über eine Steckbrücke für die Interstage-Verstärkung und eine für die Interstage-Entzerrung.
Die Steckbrücke auf "=" dämpft/entzerrt das Signal nicht. Steckbrücke um 90 Grad gedreht "" dämpft/entzerrt das Signal um 5 dB.
Technische Daten:
Vorwärts
Frequenzbereich: 85…1220 MHz
Verstärkung: 35 dB
Nominalwertraster: ± 1 dB
Frequenzgang: ±1,5 dB
Eingangspegelsteller (2dB Schritte): 0…18 dB
Interstage Pegelsteller: 0/5 dB
Eingangsentzerrung (2dB Schritte): 0…18 dB
Interstage Entzerrung: 0/6 dB
Rauschmaß: 7dB
Ausgangspegel DIN 45004B: 124 dBµV
Ausgangspegel CSO1: 105 dBµV
Ausgangspegel CTB2: 105 dBµV
Rückflussdämpfung: > 12 dB
Dämpfung Messbuchse: - 20 dB
Rückkanal aktiv
Frequenzbereich: 5…65 MHz
Verstärkung: 28/-1 dB
Nominalwertraster: ± 1 dB
Frequenzgang: ± 1 dB
Eingangspegelsteller (2dB Schritte): 0…18 dB
Interstage Entzerrung: 0/3/6
Rauschmaß: = 6 dB
Ausgangspegel DIN 45004B: 118 dBµV
Ausgangspegel 64QAM 4TP3: >115 [1.0 e-8] dBµV
Rückflussdämpfung: > 12 dB
Dämpfung Messbuchse: - 20 dB
Allgemein
Leistungsaufnahme: 6,7 W
Maximaler Stromverbrauch: 115 mA
Spannungsversorgung: 110 - 230 Vac / 50-60 Hz
Umgebungstemperatur: -10 … + 45ºC
ESD/Überspannungsschutz: 8 kV
Schutzklasse: Klasse II
Schutzfaktor: IP 20
Anschlüsse Typ: F-Buchse
Abmessungen (B x H x T) / Gewicht: 185 x 80 x 35mm / 400g
